هيكل إضاءة LED

التاريخ:2024-11-13 الفئات:التدوين الآراء:363

هيكل ضوء LED</trp-post-container

ما هي مصابيح LED؟

الصمام الثنائي الباعث للضوء (LED) هو صمام ثنائي باعث للضوء، وهو جهاز إلكتروني يحوّل الطاقة الكهربائية إلى طاقة ضوئية.

كيفية عمل مصابيح LED

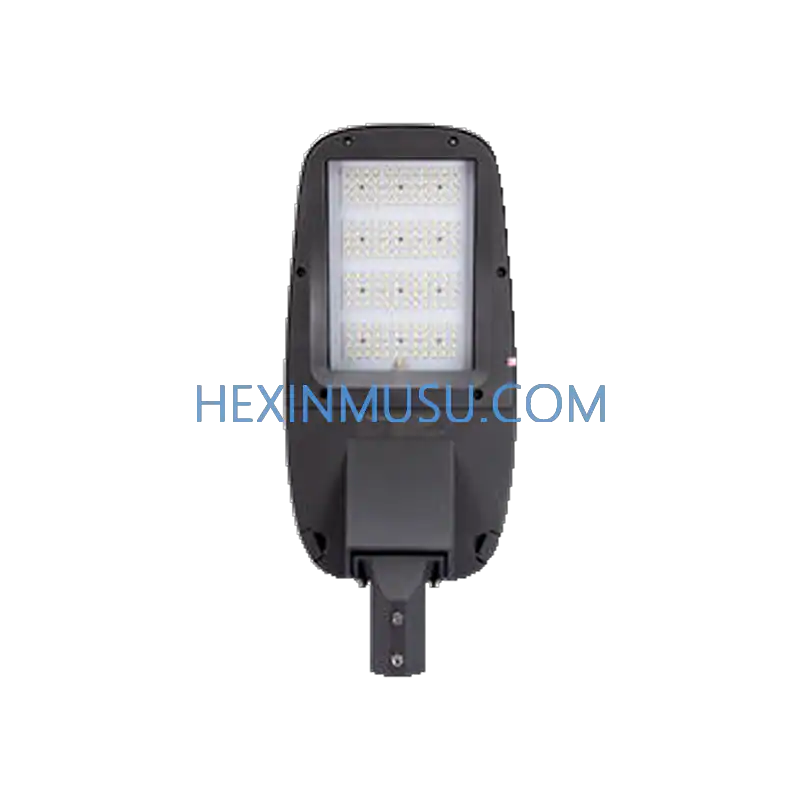

يعتمد مبدأ تشغيل مصابيح الدايود المبتعث للضوء على مبدأ انبعاث الضوء من المواد شبه الموصلة. عندما يتم تمرير تيار كهربائي عبر وصلة PN، تقوم الإلكترونات والثقوب المحقونة إيجابيًا الموجودة في الطبقة النشطة من الوصلة PN المركبة بإطلاق الطاقة. وتنبعث هذه الطاقة على شكل ضوء. وفي أشباه الموصلات، تحرر أشباه الموصلات الطاقة الزائدة من خلال تعقيد الناقل، مما يؤدي إلى انبعاث فوتونات تبعث الضوء الأحمر والأصفر والأزرق والأخضر مباشرة. وعلى هذا الأساس، يمكن انبعاث أي لون من الضوء بإضافة الفوسفور باستخدام مبدأ ثلاثي الألوان. واعتمادًا على المادة والبنية المادية، قد تبعث مصابيح LED ضوءًا بألوان وسطوع وقوة مختلفة. يشيع استخدامها في مصباح حائط ومصابيح الشوارع والمجالات الأخرى

مكونات إضاءة LED

هيكل ضوء LED</trp-post-container
هيكل ضوء LED</trp-post-container

مصدر الضوء (حبات المصباح)

رقاقة.رقاقة LED (الصمام الثنائي الباعث للضوء) هي جهاز شبه موصل صلب. يمكنها تحويل الكهرباء مباشرة إلى قلب LED ضوئي. إنها شريحة شبه موصلة. أحد طرفي الرقاقة متصل بالحامل. أحدها هو القطب السالب، والآخر متصل بالقطب الموجب للكهرباء، بحيث تكون الرقاقة بأكملها مصنوعة من راتنجات الإيبوكسي (العلامات التجارية الشائعة: تايوان بينيوان التايواني، سامسونج إل جي الكورية، سيول، إلخ.)
سيليكون.سي1إيكونريسين، وهو راتينج يعالج بالحرارة ويشكل شبكة ثلاثية الأبعاد، ويتكون من وحدات هيكلية من السيلوكسان.
قوس.قوس LED، حبات مصباح LED في القاعدة قبل التعبئة والتغليف، على أساس قوس LED، أسبوع رقاقة ثابتة، لحام إمدادات الطاقة الإيجابية والسلبية، ثم مختومة مع تشكيل لاصق التعبئة والتغليف، قوس LED مصنوع بشكل عام من النحاس (الحديد والألومنيوم والسيراميك، إلخ)، عملية القوس: ختم حقن الطلاء الكهربائي حقن صب جميع التعبئة والتغليف
الخط الذهبي.يتم ربط أسلاك السبائك الصحية لمصابيح LED بواسطة نقاء الذهب بنسبة تزيد عن 99.99%، بما في ذلك أثر Ag/Cu/Si/Si/Ca/Mg وعناصر أثر أخرى. يوجد حاليًا أسلاك سبيكة الترابط 1ED في السوق، بأقطار مختلفة من 16u-50um، وعمومًا 500 متر لكل طول، وهناك أيضًا أسلاك ذهبية 1000y لكل لفة في السوق (1u=1000 متر، 1mi1=25.4um، نستخدم أكثر من 1mi1 من الأسلاك الذهبية)
نستخدم عادةً حبات المصباح:3528 (0.0625 واط/حاليًا 0.0625 واط/حاليًا 20 مللي أمبير/7-8 لومن)، 3014 (0.17/11-12 لومن)، 2835/50 (0.2 تيرابايت/20-22 لومن)، 5630 (0.5 واط/50-55 لومن) عالي الطاقة (1/110-120 لومن)
الأصفر: 1.8-2.5 فولت الأخضر والأزرق: 2.7-4.0 فولت الأبيض: 2.7-3.5 فولت
بشكل عام، القيمة المحسوبة 3.2 فولت هي 3.2 فولت

المساكن

ركيزة الألومنيوم
(التعريف: طبقة الدائرة (رقائق نحاسية)، طبقة عازلة، قاعدة، طبقة عازلة، طبقة دائرة. نادرًا ما تُستخدم كلوح متعدد الطبقات، ويمكن تصنيعها عن طريق الدمج مع اللوح العادي متعدد الطبقات وطبقة العزل وقاعدة الألومنيوم.
العملية: 1. الطباعة (سهلة الانهيار) 2. التعريض (مقاومة الانهيار، الجهد العالي، أفضل بكثير من التعريض)

مشعاع السيارة

الألومنيوم: يُستخدم الألومنيوم 6063 بشكل عام في السوق، والذي يتميز بأداء جيد في تبديد الحرارة وسهل المعالجة.
مساحة تبديد الحرارة (تتناسب مساحة تبديد الحرارة مع جودة مصباح LED، ولكن يجب أن تتوافق مع نمط تصميم المنتج والمنتج نفسه خارج المصباح)

لوحة شفافة

بلاستيك (كمبيوتر).
مادة الكمبيوتر الشخصي الشفافة (بألوان مختلفة): أبيض حليبي: 85%-90% مخطط: 90%-95% شفاف: 95%-99%
جميع مواد الكمبيوتر الشخصي الجديدة (تيجين، ميتسوبيشي، اليابان)
مادة الكمبيوتر الشخصي الخاصة المقاومة للحريق
زجاج.
انتقال الضوء أفضل من الكمبيوتر الشخصي، ولكنه هش.

مزود الطاقة
المكثفات الإلكتروليتية: الياقوت هو الأفضل، يليه الزمرد
كفاءة مزود الطاقة: كفاءة مزود الطاقة = طاقة خرج مزود الطاقة ÷ الطاقة (كفاءة مزود الطاقة المعزولة العالية: 85-93%.
مزود الطاقة غير المعزول: 95% وما فوقها) معامل القدرة (قيمة FF) لمزود الطاقة: قيمة PF = مربع القدرة الحالية = مربع القدرة الحالية - مربع عدم القدرة (95%-99%)
انظر إلى جودة مزود الطاقة: انظر إلى السعة و IC والكفاءة والمعالجة ولوحات الدوائر الكهربائية
